گروه تولیدی وافل پارس تولید کننده و مجری قالب سقف وافل | قالب وافل

قالب وافل تولید شده گروه تولیدی وافل پارس pars waffle به عنوان یک قالب غیرماندگار سقف محسوب می شود یعنی پس از بتن ریزی سقف، از بتن جدا شده و امکان استفاده مجدد از قالب در سقف های بعدی یا پروژه های بعدی را دارا می باشد. با این خصوصیت فالب سقف وافل ، تمامی بلوک های سقفی را می توان از ساختمان حذف کرد و این علاوه بر حفظ  استحکام، سبک سازی در مصالح و ایمنی بیشتر ساختمان در زمان وقوع زلزله کمک خواهد کرد که مورد تایید سازمان نظام مهندسی نیز میباشد و با توجه به شکل قالب تمامی تیرچه های پیش ساخته به همراه مشکلات نصب آنها در سقف حذف خواهد شد و به دلیل اجرای تیرچه درجا از نظر فنی بسیار بهتر و راحت تر اجرا می شود. همچنین به دلیل استحکام قالب هنگام اجرای سقف، نیروهای اجرایی به راحتی می توانند بر روی قالب عبور و مرور داشته باشند بدون آنکه نگران شکستن قالب یا در رفتن آن از محل باشند و این به امنیت جان کارگران کمک زیادی خواهد کرد.



قالبهای وافل پارس
SERVICES

قالبهای وافل پارس

قالبهای وافل پارس  به عنوان یک قالب غیرماندگار سقف محسوب می شود یعنی پس از بتن ریزی سقف، از بتن جدا شده و امکان استفاده مجدد از قالب در سقف های بعدی یا پروژه های بعدی را دارا می باشد. با این خصوصیت، تمامی بلوک های سقفی را می توان از ساختمان حذف کرد و این علاوه بر حفظ  استحکام، سبک سازی در مصالح و ایمنی بیشتر ساختمان در زمان وقوع زلزله کمک خواهد کرد که مورد تایید سازمان نظام مهندسی نیز میباشد و با توجه به شکل قالب تمامی تیرچه های پیش ساخته به همراه مشکلات نصب آنها در سقف حذف خواهد شد و به دلیل اجرای تیرچه درجا از نظر فنی بسیار بهتر و راحت تر اجرا می شود. همچنین به دلیل استحکام قالب هنگام اجرای سقف، نیروهای اجرایی به راحتی می توانند بر روی قالب عبور و مرور داشته باشند بدون آنکه نگران شکستن قالب یا در رفتن آن از محل باشند و این به امنیت جان کارگران کمک زیادی خواهد کرد. از خصوصیات دیگر این نوع سقف اجرای آسان آن توسط نیروهای اجرایی و ساختمانی می باشد وجهت زیر سازی سقف می توان از وسایل معمول اجرای سقف مثل چهار تراش، قوطی فلزی، لوله داربست و جک های معمول سقف استفاده کرد  اجرای این سقف بسیار مشابه سقف تیرچه بلوک بوده و نیاز به نیروهای تخصصی با آموزش های ویژه ندارد.



مشخصات فنی و اجرا سقف وافل
SERVICES

مشخصات فنی و اجرا سقف وافل

سقف وافل پارس از چهار قطعه تشکیل شده است و با توجه به نقشه ها و طراحی سازه ، قالب ها از قبل مونتاژ شده و در کنار یکدیگر قرار می گیرند.

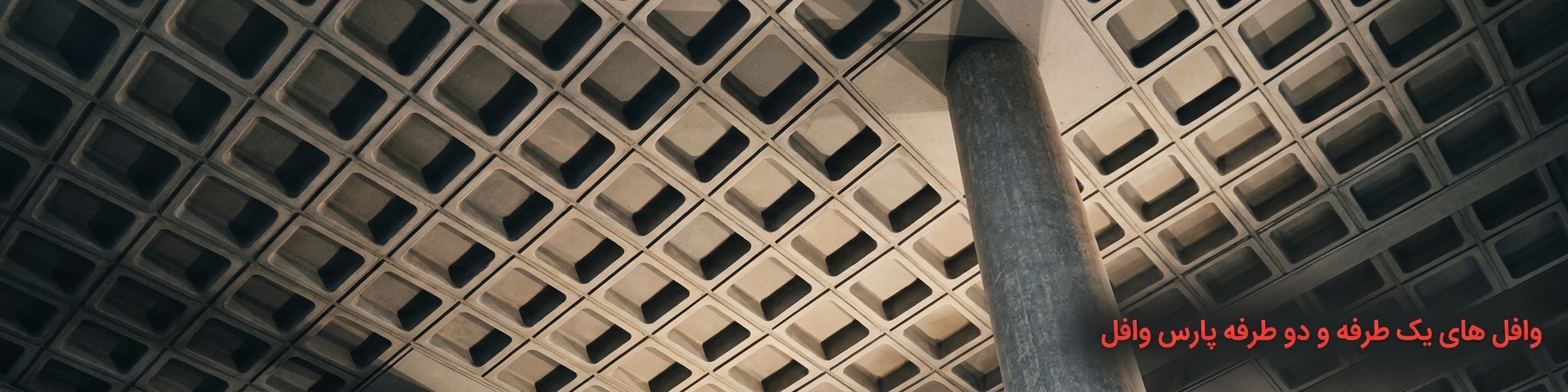

سقف وافل پارس  در انواع اسکلت های بتنی و فلزی قابل استفاده است، همچنین می توان با تغییر نحوه مونتاژ قالب با توجه به فاصله ی بین ستون ها ، سقف را به صورت دال یک یا دوطرفه اجرا کرد و با توجه به دهانه های مختلف یک بار به وسیله پیچ و مهره  یا سیم تا سایز مورد نظر مونتاژ می گردد و در انتهای قالب، قطعه ایی به صورت درپوش بسته می شود، و در زمان جدا سازی قالب یا حمل آن دیگر نیاز به باز کردن پیچ و مهره ها نمی باشد و در ادامه کار قالب به صورت یک پارچه در طول های مختلف قابل حمل است و نکته ای که این سقف را از سایر موارد مشابه در صنعت ساختمان سازی متمایز میکند این است که  دهانه های ایجاد شده بین تیرک ها به فاصله 120 سانتی متر است و در دالهای دو طرفه میتوان تا اندازه 18 متر بین ستون ها فاصله ایجاد کرد.در این روش جان تیرچه ها و تای بیم(شناژ مخفی) ها به صورت دقیق اجرا می گردد و دیگر نگرانی از کنترل جان در این سقف وجود ندارد. همچنین به دلیل استحکام قالب، عبور و مرور بر روی آن به آسانی انجام میگیرد. این قالب جهت جداسازی نیاز به چرب کردن ندارد و به دلیل جنس آن می توان تا زمان باز کردن قالب از عمل آوری بتن اطمینان حاصل کرد.

میلگرد گذاری و اجرا
SERVICES

میلگرد گذاری و اجرا

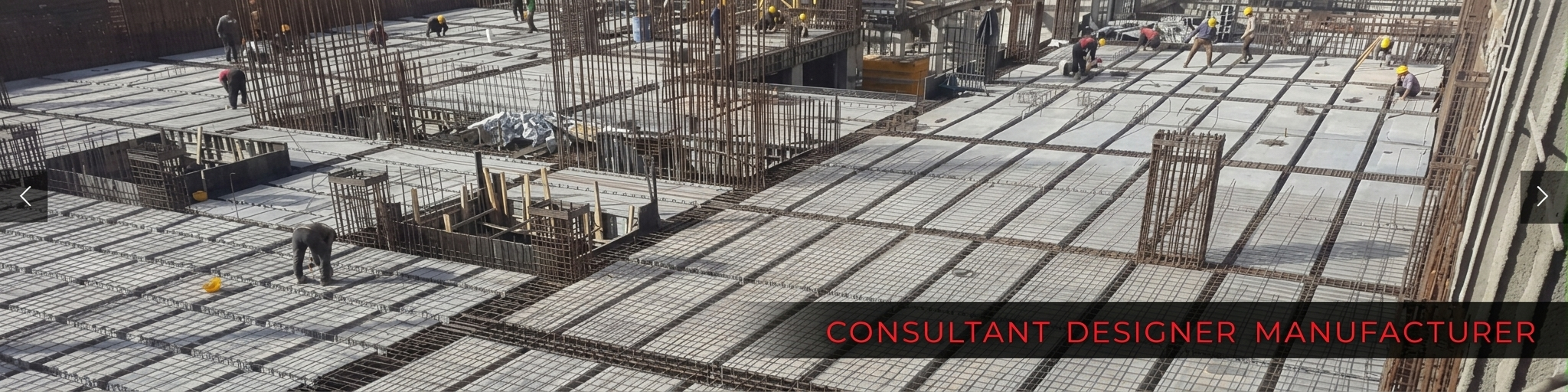

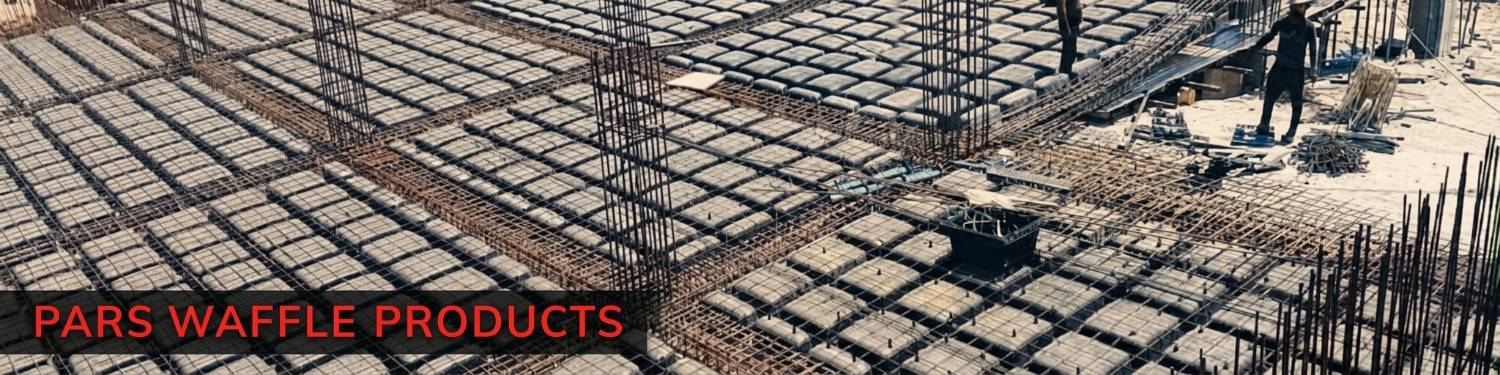

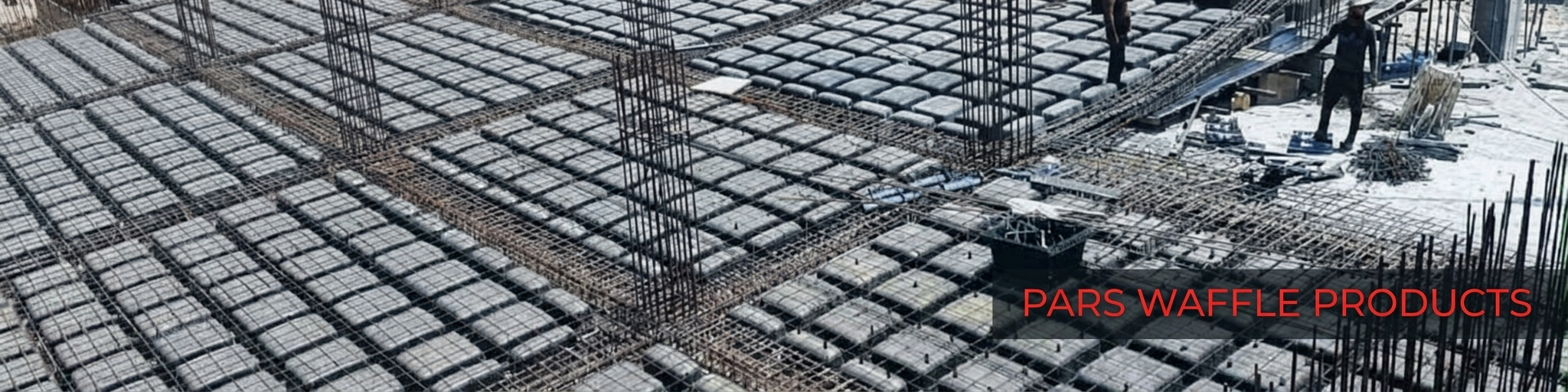

تیرچه در  این سقف به صورت درجا و یکپارچه  اجرا می گردد و با این سقف تمامی مشکلات ساخت تیرچه و حمل آن نیز حذف میشود و با توجه به عدم محدودیت در طراحی تیرچه، با این روش می توان تیرچه های دوبل را حذف کرد که با این وجود به دلیل کاهش وزن بتن، وزن سقف تا80 کیلوگرم بر متر مربع کاهش یابد.از محاسن دیگر اجرای تیرچه درجا و یکپارچه ، عدم نیاز به جابجایی خاموت در تیرهای اصلی هنگام بستن آرماتور تیرچه است. در اجرای تیرچه درجا پیوستگی بتن و صلبیت سقف به خوبی رعایت میگردد که این امر موجب کاهش لرزش سقف در زمان بهره برداری میشود ، همچنین می توان نظارت و کنترل دقیق بر سایز آرماتور و آرایش آن تا زمان قبل از بتن ریزی انجام گیرد و پس از قرار دادن میلگرد تیرچه ها و تقویتی مورد نیاز، میلگرد حرارتی نیز اجرا میشود.با توجه به مدل سقف و اجرای آن می¬توان از فضای موجود در زیر سقف با رعایت مباحث آیین نامه ایی محل هایی برای عبور تاسیسات در نظر گرفت که استفاده از این فضاها و عبور تاسیسات از داخل یا زیر سقف باعث سبک شدن وزن کف سازی ، افزایش ارتفاع مفید ،تعمیرات راحتتر تاسیسات خواهد شد. نمای زیر سقف :نمای زیر سقف کاملا اکسپوز میباشد و می توان از این نما در سقف پارکینگ ها ، مراکز تجاری و مشاعات، بدون نیاز به نازک کاری با کمترین هزینه ، بهترین نما را  بهره برداری کرد.
